Tilbehør
Et tilbehør forbinder et synligt objekt på anlægget med en centralstationsadresse og en driftstilstand. Sporskifter, signaler, afkoblere, krydsninger, drejeskiver og belyste objekter anvender samme centrale definition, men bevarer den adfærd, der passer til deres type.
Opret et nyt tilbehør
Åbn Nyt tilbehør, udfyld definitionen, og tryk OK. RailKernel vender derefter tilbage til lærredet i tilbehørsvalg. Venstreklik på det spor, den bygning eller det placerede signal, som tilbehøret styrer. Objektet skal passe til typen: Et sporskifte skal knyttes til kompatibel sporskiftegeometri, ASSET til en bygning og SIGNAL til et placeret signal. Højreklik annullerer valget.

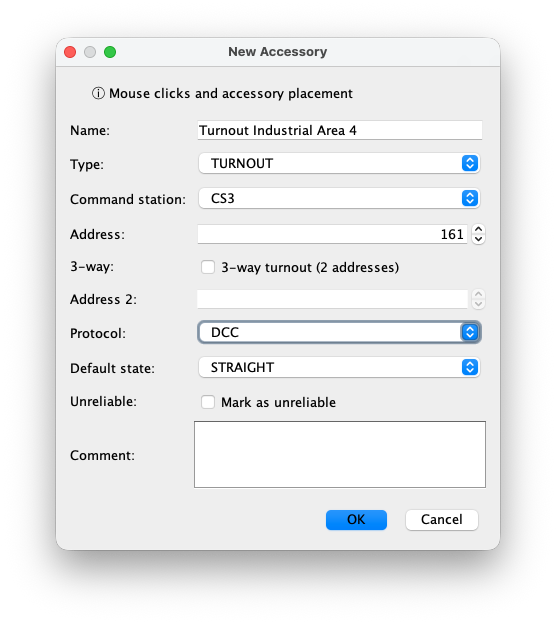

Felter i dialogen Nyt tilbehør
De tilgængelige felter ændres lidt efter den valgte type:
- Navn
- Et entydigt og genkendeligt driftsnavn. Brug navne, der fortsat er forståelige i Tilbehørsmonitoren, ruteeditoren og Kørselsloggen.
- Type
- Vælger adfærden: TURNOUT, SIGNAL, ASSET, DECOUPLER, CROSSING eller TURNTABLE. Typen bestemmer også de tilladte tilstande og hvilket lærredsobjekt, der må vælges.
- Centralstation
- Den konfigurerede centralstation, som ejer dekoderadressen og modtager skiftekommandoerne.
- Adresse
- Dekoderadressen, som centralstationen anvender. En drejeskive reserverer det nødvendige sammenhængende adresseområde; en krydsning er en logisk konfliktressource og behøver derfor ingen fysisk dekoderadresse.
- Halvdel
- Vælger den anvendte halvdel eller udgang af dekoderadressen for en afkobler.
- 3-vejs og Adresse 2
- Aktivér dette for et trevejssporskifte. Den anden motor kræver en anden adresse og muliggør VENSTRE, LIGE og HØJRE.
- Protokol
- Dekoderprotokollen, for eksempel DCC eller Motorola. Den skal stemme overens med den fysiske dekoder og centralstationens konfiguration.
- Standardtilstand
- Den tilstand, RailKernel anvender, indtil en bekræftet aktuel status er tilgængelig. Valgene afhænger af typen, for eksempel LIGE/AFVIGENDE, RØD/GRØN eller FRA/TIL.
- Upålidelig
- Markér hardware, der skal behandles forsigtigt. Rutesammenligning kan foretrække alternativer med færre upålidelige tilbehørsenheder. Det erstatter ikke reparation af tilbagevendende fejl.
- Kommentar
- Frie driftsnoter, for eksempel dekoderplacering, ledningsoplysninger eller et kendt vedligeholdelsesproblem.
Starttilstand ved opstart
Standardtilstanden forhindrer, at et tilbehør er udefineret under indlæsning af projektet. Når en centralstation er tilsluttet, registrerer RailKernel dens lyttere og anmoder om eller importerer de tilgængelige aktuelle tilstande. Matchende projekttilbehør opdateres derefter. Hvis protokollen ikke kan levere en autoritativ status, forbliver standardtilstanden den sikre startvisning, indtil en hændelse eller kommando fastlægger en anden tilstand.
Skift et tilbehør
Højreklik på tilbehøret på lærredet, og vælg den ønskede tilstand. Et normalt sporskifte tilbyder lige og afvigende, mens et trevejssporskifte tilbyder venstre, lige og højre. Tilbehør kan også betjenes fra Tilbehørsmonitoren. Manuel omskiftning er blokeret, mens tilbehøret er reserveret af en automatisk bevægelse.
Tilbehørsadministrator
Den dockbare Tilbehørsadministrator sammenligner tilbehøret i anlægget med det, der er læst fra de tilsluttede centralstationer. Vælg Alle for den samlede oversigt eller én centralstation for at administrere den særskilt. Tabellen viser både Anlægsnavn og CS-navn. Matchning bruger centralstation, protokol og primær adresse, så navnene behøver ikke være ens. Opdater læser centralstationerne igen.
Sammenligningsstatusser
Hver række beskriver forholdet mellem RailKernel-anlægget og én centralstation:
- Matchet
- Ét anlægstilbehør og ét centralstationstilbehør har samme station, protokol og primære adresse. Forskellige navne er tilladt.
- Kun anlæg
- Tilbehøret findes i RailKernel-anlægget, men ikke i den valgte centralstation.
- Kun centralstation
- Centralstationen indeholder et tilbehør, som ikke har en definition i anlægget.
- Konflikt
- Adressen findes på begge sider, men kan ikke matches entydigt, eller protokollerne er forskellige. Dobbeltklik på rækken for at se årsagen.
Synkroniser tilbehør med en centralstation
Synkroniser tilbehør med CS er kun aktiv, når én centralstation er valgt. Efter bekræftelse opretter RailKernel tilbehør, der kun findes i anlægget, på stationen. Understøttede sporskifter, dobbeltkrydssporskifter og trevejssporskifter, der kun findes på stationen, fjernes, mens konflikter slettes fra stationen og gendannes ud fra anlægget. Et modalt statusvindue viser hver handling og forbliver åbent, indtil du trykker OK. Derefter læses stationen igen.
CS3 understøtter den komplette beskrevne synkronisering for understøttet sporskiftelignende tilbehør. ECoS-synkronisering anvender den ECoS-objektidentitet, som RailKernel har fundet; sletning forsøges kun, når en gyldig objektidentitet er tilgængelig. Ikke-understøttede forskelle forbliver synlige til manuel behandling.
Slet fra den rigtige side
Slet følger rækkens status. Kun anlæg fjerner definitionen fra anlægget; Kun centralstation fjerner den fra stationen; Matchet og Konflikt fjerner begge, først fra stationen og derefter fra anlægget, hvis stationssletningen lykkes. Et anlægstilbehør, der er reserveret af en aktiv rute, kan ikke slettes. De samme regler anvendes i lærredets kontekstmenu.
Tilbehørsmonitor

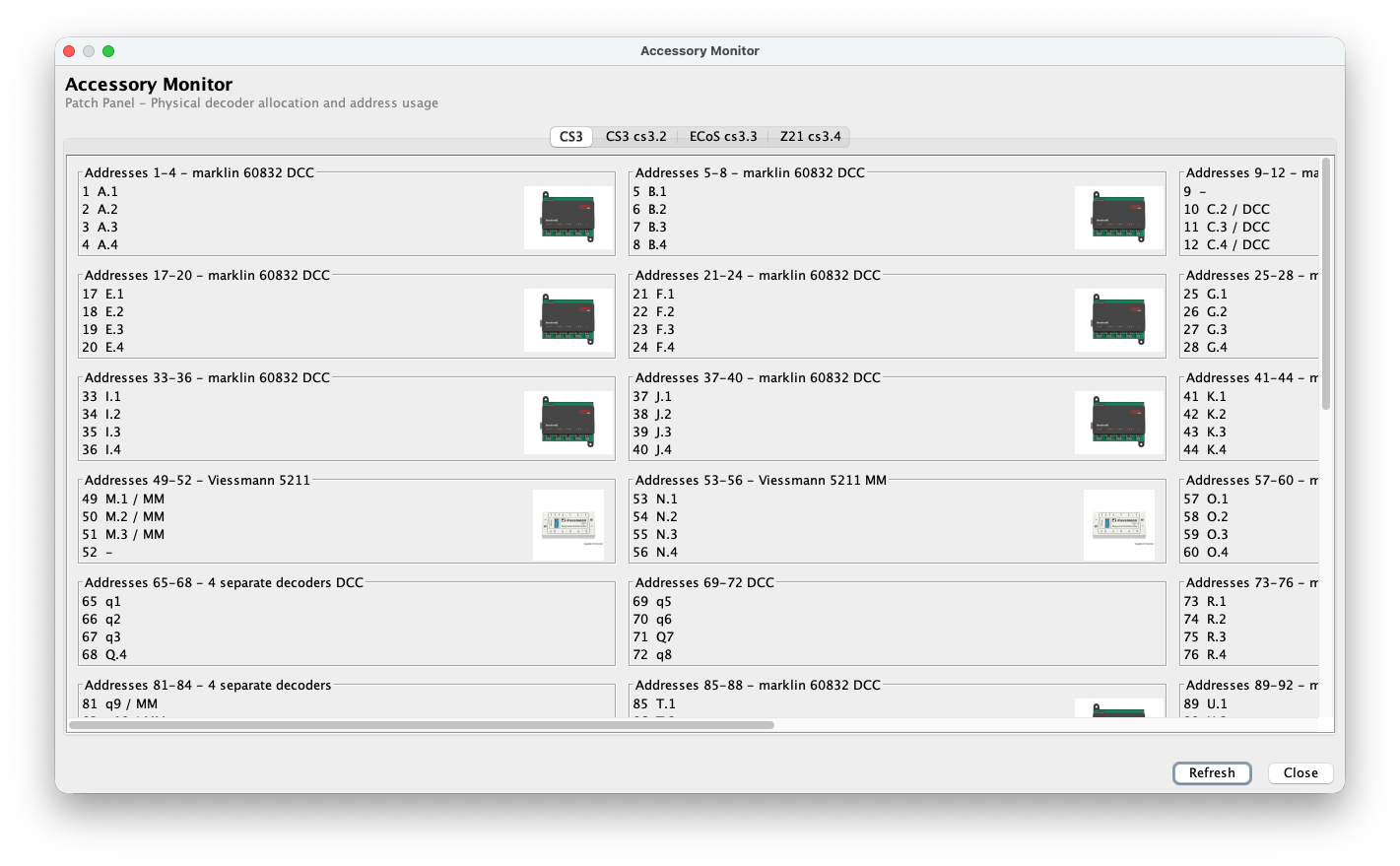

Tilbehørsmonitoren er den fysiske patchpanelvisning. Den grupperer adresseret tilbehør pr. centralstation og viser, hvordan logiske adresser svarer til fysisk dekoderhardware. Tilbehør uden en gyldig adresse optager ikke en dekoderblok.
Adresseblokke og fysiske enheder
Tilbehørsmonitoren opdeler adresser i blokke på fire: 1–4, 5–8, 9–12 osv. Det svarer til almindelige tilbehørsdekodere med fire udgange og gør ubrugte eller modstridende adresser synlige. Dobbeltklik på en blok for at beskrive den tilsluttede hardware. Gem et nyttigt navn, protokol, fysisk placering og noter.
Tilbehør i rutestyring
En rute indeholder den nødvendige tilstand for alt relevant tilbehør mellem blokkene. Før et tog må køre ind i korridoren, kontrollerer RailKernel, om tilbehøret er tilgængeligt, og reserverer det til toget. Først derefter sendes de nødvendige skiftekommandoer. Andre tog kan ikke reservere eller manuelt ændre det samme tilbehør, mens reservationen er aktiv.

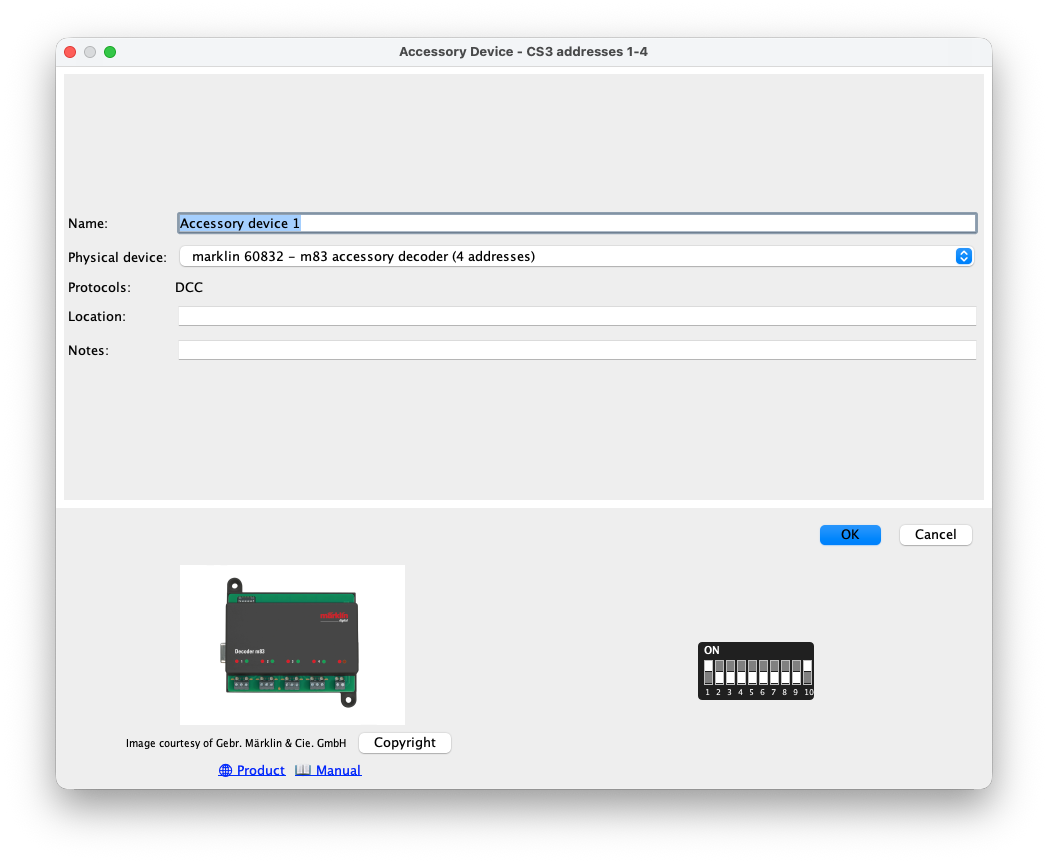

Enhedsoplysninger og DIP-kontakter
Enhedsvisningen kombinerer adresseblokken med kataloget over tilbehørsenheder. Den viser den fysiske dekoder, protokollen, produktbilledet, produktsiden, vejledningen, placeringen og noterne. For understøttede enheder beregner og tegner RailKernel de nødvendige DIP-kontaktstillinger for adresseblokken.
