Forstå blokke
En blok er et målbart, registrerbart sporafsnit, som RailKernel kan beskytte og tildele et tog.
Rediger en blok

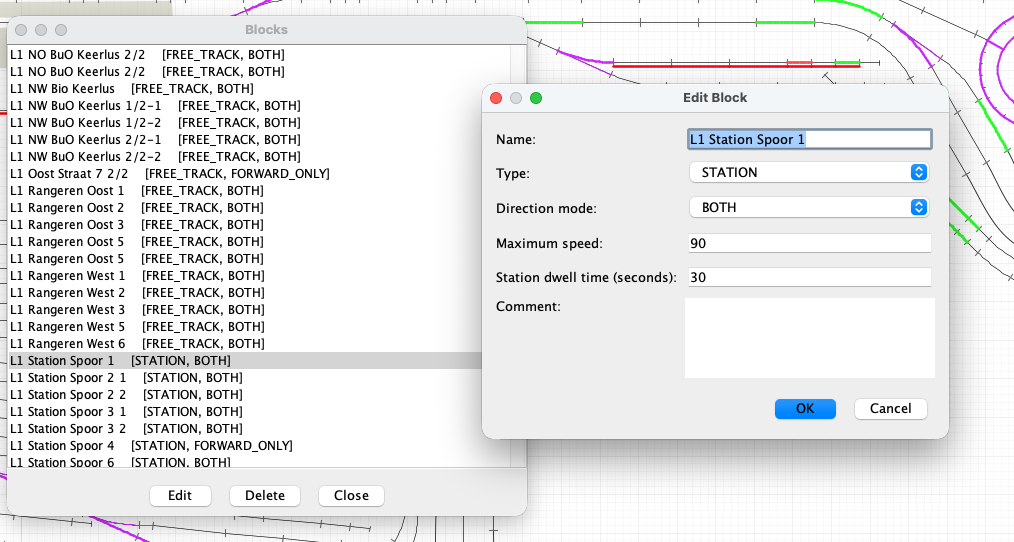

Åbn Definer > Rediger blokke, vælg en blok og derefter Rediger, eller dobbeltklik på rækken. Listen viser navn, type og tilladt retning. Ændringer påvirker automatisk drift, så snart dialogen bekræftes. En blok, der anvendes af en gemt rute, kan ikke uden videre slettes.
Blokegenskaber
- Navn
- Driftsnavnet, der vises på lærredet, i ruter, togmonitorer, logfiler og valgdialoer. Brug et navn, der entydigt identificerer placeringen.
- Type
- FREE_TRACK er et almindeligt køreafsnit. STATION er et stoppested og aktiverer stationsophold. SIDING beskriver et side- eller rangeringsspor til opbevaring eller særlige bevægelser.
- Retningstilstand
- BOTH tillader gennemkørsel i begge retninger. FORWARD_ONLY tillader kun den geometriske blokretning. Retningen kan vises på lærredet og vendes fra blokkens kontekstmenu.
- Maksimal hastighed
- En valgfri heltallig hastighedsgrænse for blokken. Automatisk kørsel må ikke kommandere toget over denne værdi. Lad feltet være tomt, hvis ingen blokgrænse kræves.
- Stationsophold
- Det antal sekunder, et automatisk tog venter i en STATION-blok. Brug nul for intet planlagt ophold. Værdien gemmes med blokken.
- Kommentar
- Frie noter om placering, driftsformål, begrænsninger, vedligeholdelse eller andet, som en operatør bør vide.
Hvad hører til en blok?
En blok indeholder en ordnet mængde sammenhængende sporelementer og en eller flere tilbagemeldinger. Geometrien leverer den fysiske længde og fremadretningen. Tilbagemeldingernes positioner viser, hvor langt toget er kommet. Stop- og bremsepositioner kan defineres for begge retninger uden at ændre de underliggende spor.
Fri, reserveret og besat
Lærredet gør blokmodellen til en letlæselig driftsvisning. Som standard er de tre hovedtilstande:
- Fri — grøn
- Ingen tilbagemelding i blokken angiver besættelse, og intet tog ejer den. Blokken kan reserveres, hvis retning, rute og øvrige sikkerhedskrav tillader det.
- Reserveret — orange
- Et tog har gjort krav på blokken som del af sin beskyttede korridor, men er ikke nødvendigvis kørt ind endnu. Andre tog kan ikke reservere eller benytte den.
- Besat — rød
- En tilbagemelding eller togplacering viser, at rullende materiel fysisk befinder sig i blokken. Blokken forbliver beskyttet, indtil hele toget har forladt den.
Dette er standardfarverne; farverne for frie, reserverede og besatte blokke kan alle ændres i Indstillinger. Det samme visuelle sprog anvendes på hovedlærredet og i udsnitsvisninger.
Blokke ved automatisk kørsel
Før bevægelsen kontrollerer RailKernel mere end det næste spor. Programmet opbygger en reservationskorridor foran toget, kontrollerer de nødvendige blokke og retninger og reserverer rutens tilbehør. Først efter vellykkede reservationer skiftes tilbehøret, og toget får lov til at fortsætte.
Følg toget gennem blokken
Indkommende tilbagemeldinger flytter driftsbilledet fra forudsigelse til fakta. De viser togets fremskridt gennem den ordnede blok, understøtter positions- og hastighedsberegning og bekræfter ankomsten til stopafsnit. Når togets bagende har frigjort tidligere tilbagemeldinger, kan blokke bagved frigives, mens nye blokke foran reserveres.
Hvorfor forskellen er vigtig
Fri betyder tilgængelig og ikke blot ubesat; reserveret betyder lovet til ét tog; besat betyder fysisk i brug. Adskillelsen gør det muligt at opdage uventet besættelse, afvise modstridende bevægelser og aktivere nødhåndtering, når virkeligheden ikke længere svarer til reservationen.
