Togmonitor

Åbn Togmonitoren

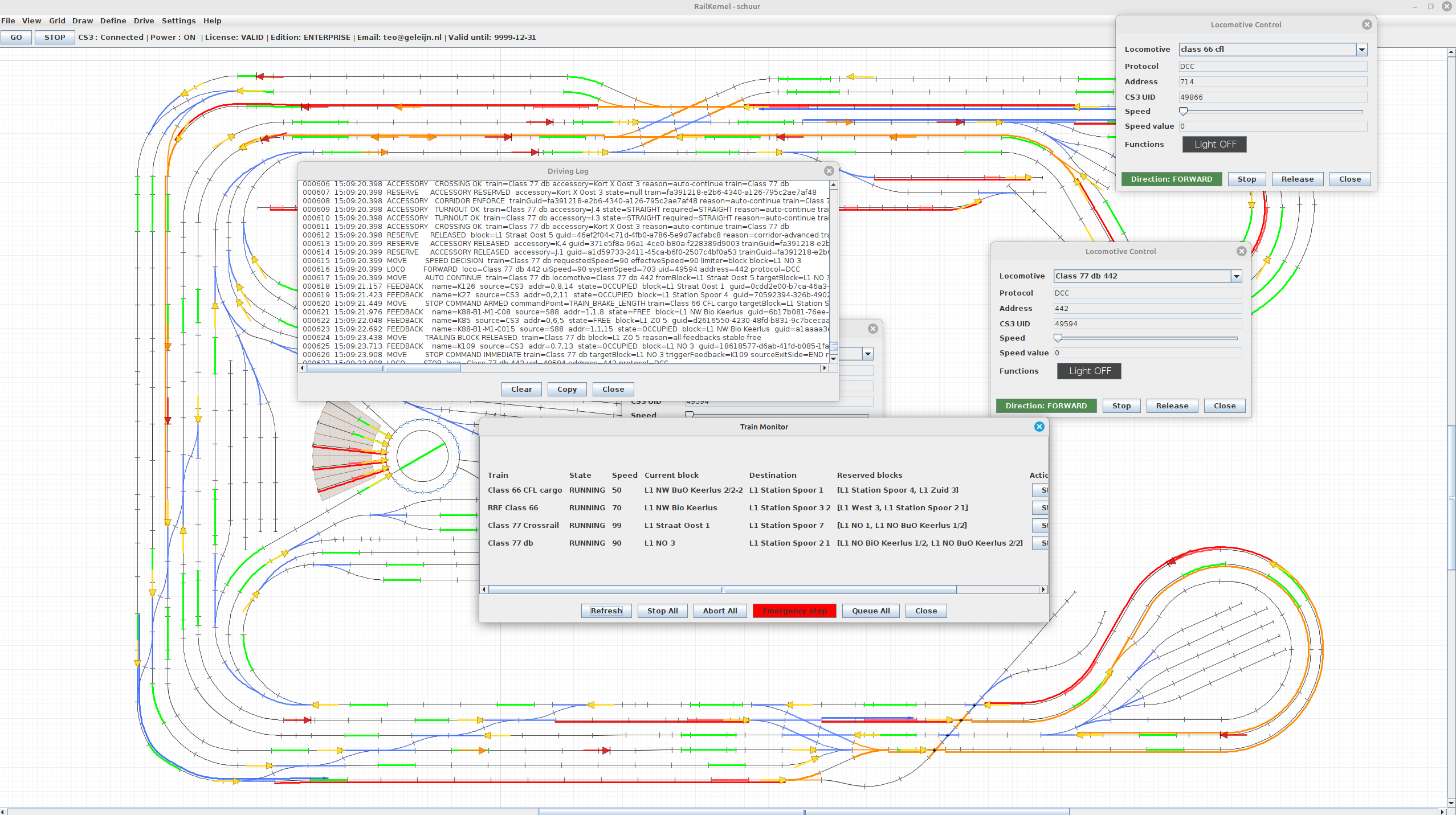

Åbn Togmonitoren fra menuen Kør. Det ikke-modale vindue opdateres automatisk og kan blive stående ved siden af anlægget, mens togene kører. Det indeholder kun tog med en aktiv driftstilstand; et almindeligt placeret tog uden bevægelse, kø, pause, ophold eller reservation behøver ingen række. Titlen viser antallet af overvågede tog, og hvor mange bevægelser der står i kø.

Hvad hver række viser

Tog

Navnet på Simple Train. Hold markøren over det for at se detaljerede driftsdata, eller dobbeltklik for at åbne den komplette fejlfindingsvisning for toget.

Tilstand

Den aktuelle fase, for eksempel RUNNING, QUEUED, RESERVED, et stationsophold (DWELL) eller PAUSED med årsagen. STOP REQUESTED tilføjes, når en cyklisk bevægelse er blevet bedt om at slutte sikkert. Hold markøren over feltet, hvor det er muligt, for at se den præcise forklaring på pausen.

Hastighed

Den aktuelle eller huskede RailKernel-hastighedskommando. Den faktiske bevægelse er fortsat underlagt blokgrænserne og togets kalibrerede adfærd.

Aktuel blok

Den blok, som den aktuelle bevægelsesfase administreres fra. Den følger toget, når tilbagemeldingshændelser flytter dets digitale position fremad.

Destination

Den endelige destination, der er valgt i Simple Move eller Route Move. Værktøjstippet viser den resterende rute, hvor disse oplysninger er tilgængelige.

Reserverede blokke

Den fremadrettede korridor, som i øjeblikket er sikret for toget. Disse blokke og deres nødvendige tilbehør kan ikke samtidig tildeles en anden bevægelse.

Handlinger

Knapper, hvis tilgængelighed afhænger af det enkelte togs tilstand. Deaktiverede knapper kan med vilje ikke anvendes i den aktuelle fase.

Sæt i kø fra Simple Move og Route Move

Begge bevægelsesdialoger tilbyder Sæt i kø i stedet for Kør. Køen registrerer toget, startblokken, destinationen, retningen, hastigheden og ruteoplysningerne uden straks at reservere blokke, skifte tilbehør eller køre lokomotivet. Bevægelsen vises som QUEUED i Togmonitoren og gemmes sammen med projektet. Dermed kan du forberede flere afgange, kontrollere dem samlet og frigive dem i en styret rækkefølge i stedet for at skynde dig gennem flere dialoger, mens togene allerede kører.

Start tog i kø

Brug Start på en række for kun at starte det pågældende tog i køen. RailKernel kontrollerer derefter den aktuelle situation igen og forsøger at reservere togets fremadrettede korridor, før der gives en kørselskommando. Hvis korridoren ikke kan opnås, sættes bevægelsen på pause i stedet for at køre ind på et usikkert spor. Start kø starter alle tog i kø efter hinanden med ét sekunds mellemrum, så de ikke alle anmoder om infrastruktur og centralstationstrafik i samme øjeblik.

Handlinger for ét tog

Start

Tilgængelig for en QUEUED-række. Starter bevægelsen efter nye reservations- og sikkerhedskontroller.

Stop cyklus

Anmoder om en ordnet afslutning af den aktive cyklus. Et kørende tog fortsætter til et kontrolleret stoppunkt og frigiver derefter sin rute. For en cyklus i kø, på pause, under ophold eller i tomgang kan RailKernel annullere og frigive den straks. Dette er ikke et nødstop.

Afbryd

Standser dette tog, hvor det er muligt, og opgiver dets tilstand for kø, kørsel, pause, ophold, kalibrering og aktiv rute. Togets korridorer og tilbehørsreservationer frigives. Brug handlingen, når netop denne operation skal annulleres i stedet for at blive afsluttet normalt.

Frigiv

Tilgængelig, når et pauseret tog stadig holder sikrede blokke. Handlingen frigiver den forældede, sikrede korridor og forsøger straks at fortsætte igen fra togets aktuelle blok. Brug den kun, når du har bekræftet, at det er fysisk sikkert at frigive reservationerne.

Betjening af alle overvågede tog

Opdater

Genopbygger straks rækkerne ud fra den aktuelle driftstilstand. Den normale visning opdateres desuden automatisk én gang i sekundet, undtagen mens du læser et værktøjstip.

Stop alle

Anmoder om Stop cyklus for alle overvågede tog. Dette er et kontrolleret driftsstop: Togene afslutter deres aktuelle sikre cyklus eller stopfase og frigiver infrastrukturen normalt.

Afbryd alle

Afbryder alle overvågede operationer og frigiver deres driftsreservationer. Det er mere indgribende end Stop alle, men adskiller sig fortsat fra hele jernbanens Nødstop.

Start kø

Vises, når der findes bevægelser i kø, og starter dem efter hinanden. Hvert tog skal stadig bestå sine egne aktuelle korridor- og centralstationskontroller.

Sæt alle i kø

Beder alle aktive, cykliske tog om at fortsætte til deres endelige destination og blive sat i kø dér. Et tog, der allerede befinder sig i det relevante stationsophold, kan straks sættes i kø. Dermed forberedes en kontrolleret fælles genstart uden at kassere ruterne.

Nødstop

Udfører den tilsigtede fulde nødstophandling, der beskrives på næste hjælpeside. Det svarer ikke til Stop alle: Togplaceringer og driftstilstand kan blive ryddet, fordi sikkerheden ikke længere kan forudsættes.

Pause er en sikker tilstand og ikke nødvendigvis en fejl

Et tog sættes på pause, når RailKernel ikke kan reservere den næste sikre korridor, når et andet tog optager eller beskytter den nødvendige infrastruktur, eller når det endnu ikke kan bevises, at kørslen kan fortsætte. Læs tilstandens værktøjstip, før du griber ind. Mange pauser ophører automatisk efter ændringer i tilbagemeldingerne, eller når et andet tog frigiver sin korridor. Frigiv er beregnet til det mere specifikke tilfælde, hvor dette pauserede tog selv stadig holder reservationer, som bør frigives og forsøges igen.

Stop, Afbryd og Nødstop er bevidst forskellige

Brug Stop cyklus, når toget skal afslutte sikkert og forblive placeret. Brug Afbryd, når én planlagt bevægelse skal opgives, og dens reservationer skal frigives. Brug kun Nødstop, når øjeblikkelig sikkerhed på hele jernbanen er vigtigere end at bevare driftstilstanden. Ved at vælge den mindst indgribende korrekte handling kan RailKernel holde den fysiske jernbane og dens digitale model synkroniseret.
