Decoderprogrammierung

RailKernel liest Decoderinformationen im Zusammenhang mit der bereits im Projekt vorhandenen Lokomotive. DCC-CV-Programmierung und mfx-Analyse bleiben dadurch mit Lokomotive, Digitalzentrale und allen Projektbeziehungen verbunden.

Decoder Configuration öffnen

Öffnen Sie den Locomotive Manager, bearbeiten Sie die Lokomotive und wählen Sie Decoder Configuration. RailKernel verwendet die zugewiesene Digitalzentrale und das Protokoll, um den passenden DCC- oder mfx-Dialog zu öffnen.

Ein vollständig gelesener DCC-Decoder

Für eine erkannte Decoderfamilie zeigt RailKernel dokumentierte CVs mit Bedeutung, Dezimal-, Hexadezimal- und Binärwert sowie Lesestatus. Bitfelder wie CV29 werden aufgeschlüsselt. Read Selected CV liest einen Wert; der vollständige Lauf liest alle automatisch lesbaren dokumentierten CVs.

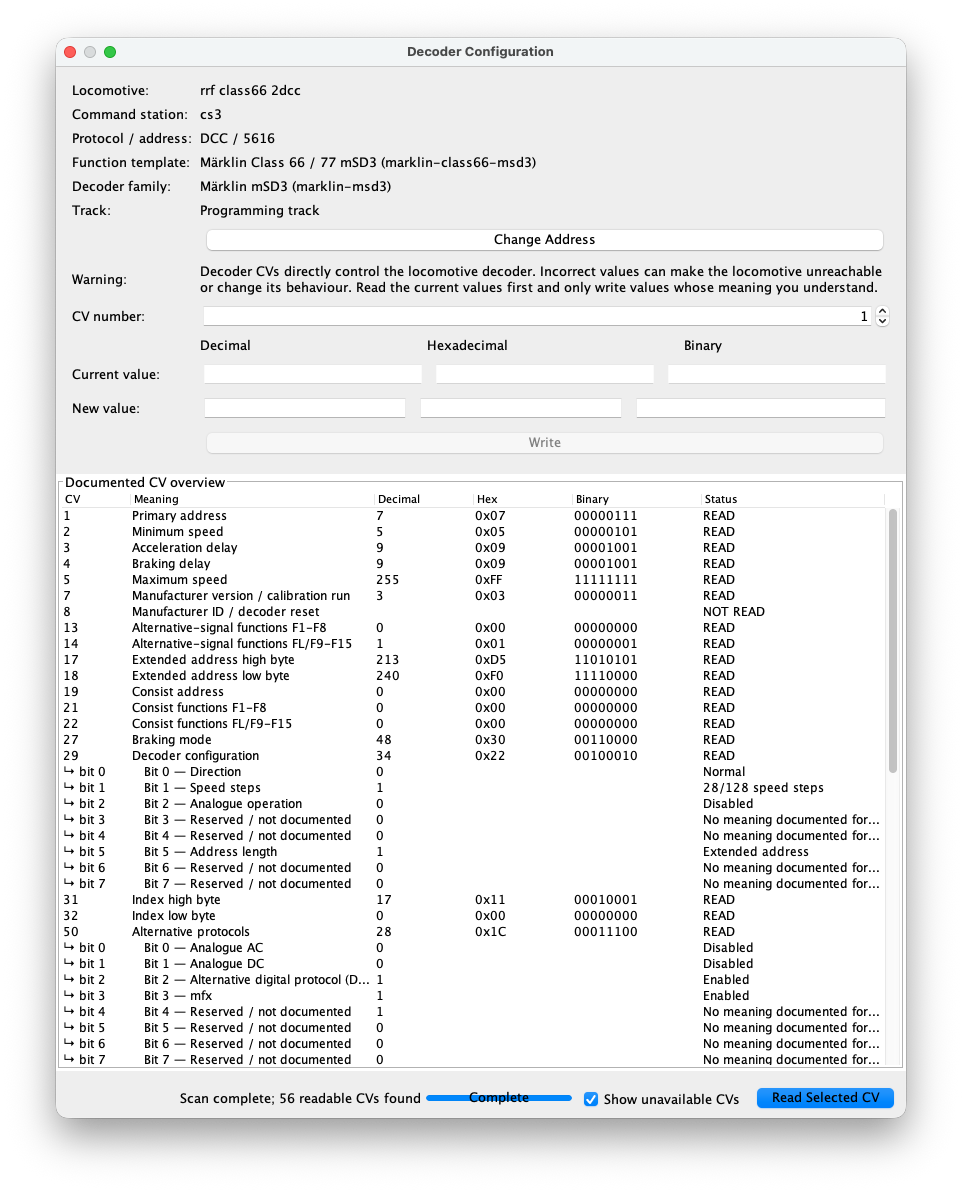

RailKernel Decoder Configuration nach einem vollständigen DCC-CV-Lauf
Der vollständige DCC-Lauf verbindet rohe CV-Werte mit Decoderfamilien-Dokumentation und aufgeschlüsselten Bitfeldern.

CVs lesen und schreiben

Aktuelle Werte erscheinen gleichzeitig dezimal, hexadezimal und binär. Eine neue Eingabe aktualisiert die anderen Darstellungen vor dem Schreiben. Decoder-CVs steuern unmittelbar das physische Decoderverhalten.

  • Aktuellen Wert vor jeder Änderung lesen.
  • Nur dokumentierte Werte schreiben, deren Wirkung Sie verstehen.
  • Ein sauberes Programmiergleis ohne weitere Lokomotiven verwenden.
  • Nach dem Schreiben zurücklesen und die Lok testen.

Eine DCC-Adresse sicher ändern

Verwenden Sie Change Address, statt CV1, CV17, CV18 und CV29 einzeln zu bearbeiten. RailKernel liest zuerst Adressmodus und Adresse. Danach wählen Sie eine kurze Adresse 1–127 oder eine lange Adresse 128–10239. Die CVs werden in sicherer Reihenfolge geschrieben und bei jedem Schritt zurückgelesen.

  1. CV29 und die maßgeblichen Adress-CVs werden gelesen.
  2. Sie wählen Zieltyp und neue Adresse.
  3. Die Bestätigung zeigt Kurz → Kurz, Kurz → Lang, Lang → Kurz oder Lang → Lang und die zu ändernden CVs.
  4. Lang → Lang verwendet vorübergehend eine geprüfte kurze Adresse, damit der Decoder beim Ersetzen von CV17 und CV18 erreichbar bleibt.
  5. Erst nach erfolgreicher Prüfung erhält die vorhandene Lokomotivdefinition die neue Adresse.

Wechselt der Decoder sofort die Adresse und eine Bestätigung geht verloren, prüft RailKernel über alte und erwartete neue Adresse. Bei einem Fehler bleibt die zuletzt nachweislich erreichbare Adresse erhalten.

Einen mfx-Decoder lesen

Die mfx-Übersicht zeigt Adresse und UID und gruppiert angekündigte Parameterblöcke in Root-Informationen, Befehle, Eingänge, Funktionszuordnung, Motor, Ausgänge, Sound und Formate. Rohbytes bleiben neben interpretierten Werten sichtbar. Die weltweit eindeutige mfx-UID ist die stabile Decoderidentität.

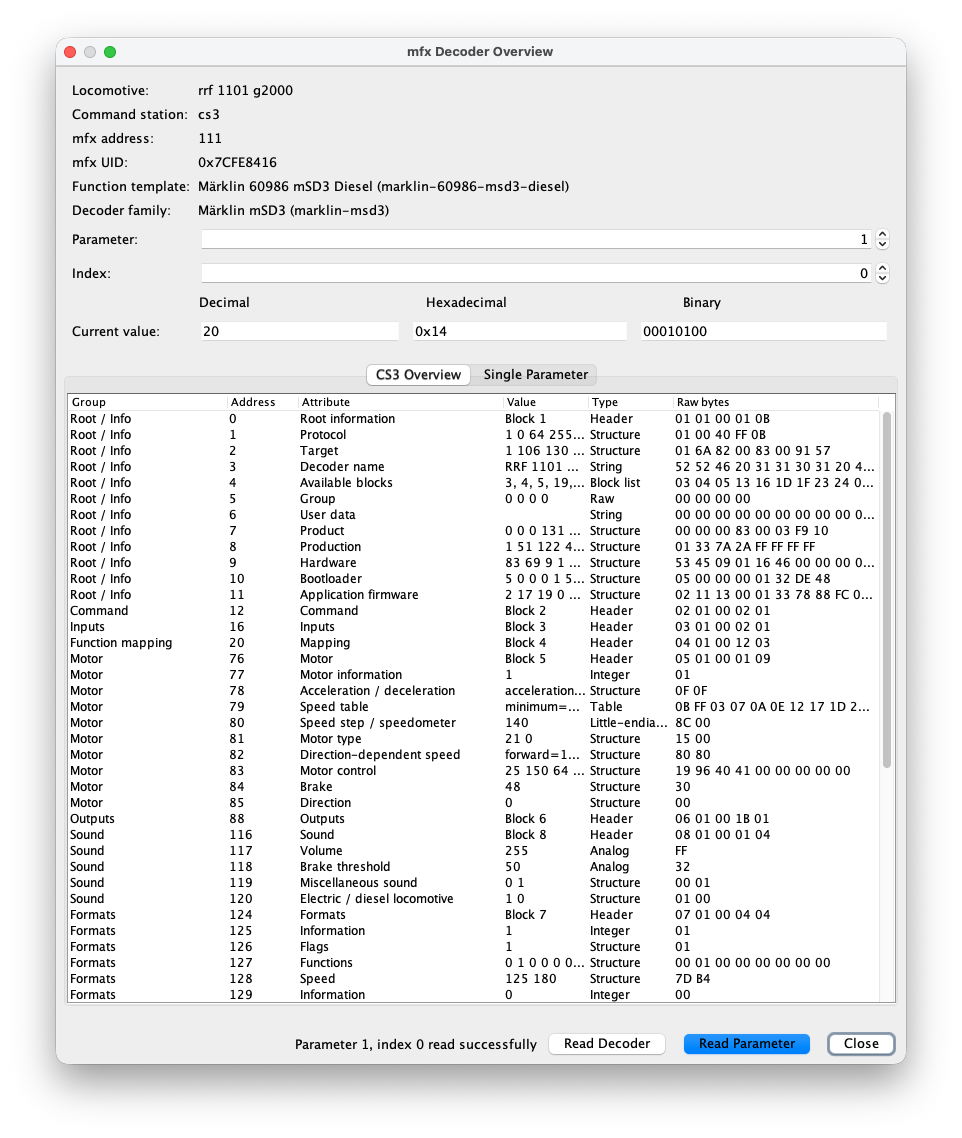

RailKernel mfx Decoder Overview nach dem Lesen aller angekündigten Blöcke
Die mfx-Übersicht erhält Decoderstruktur und Rohbytes und stellt bekannte Attribute verständlich dar.

Wenn das Lesen abläuft

Ein Eintrag im CS3-Lokbestand beweist nicht, dass der Decoder gerade antwortet; die Zentrale kann gespeicherte Daten anzeigen. Testen Sie denselben Lesevorgang zuerst an der Zentrale.

  • Gleisspannung, Radkontakt und zuständige Zentrale prüfen.
  • Einen geöffneten Decodereditor an der Zentrale schließen.
  • Prüfen, ob die Lok fährt oder eine Funktion schaltet.
  • Läuft auch die Zentrale ab, Decodersitzung oder Zentrale neu starten.
