Blöcke verstehen
Ein Block ist ein messbarer, überwachter Gleisabschnitt, den RailKernel schützen und einem Zug zuweisen kann.
Einen Block bearbeiten

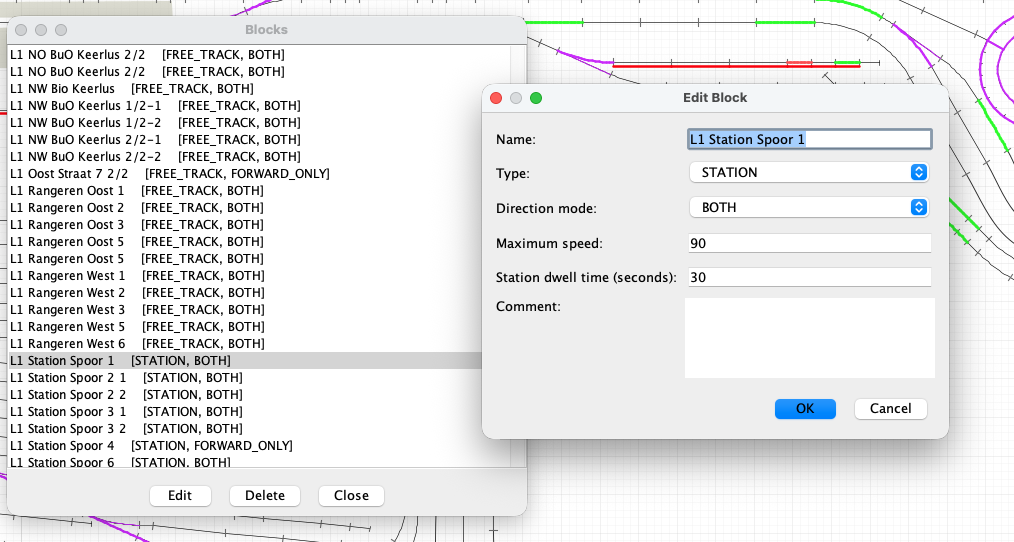

Öffnen Sie Define > Edit Blocks, wählen Sie einen Block und Edit, oder doppelklicken Sie auf den Listeneintrag. Änderungen gelten nach Bestätigung unmittelbar im Automatikbetrieb. Ein von einer gespeicherten Route verwendeter Block kann nicht einfach gelöscht werden, da die Route sonst strukturell ungültig wäre.
Blockeigenschaften
- Name
- Eindeutiger Betriebsname für Zeichenfläche, Routen, Zugmonitor, Protokolle und Auswahldialoge.
- Type
- FREE_TRACK ist ein normaler Fahrabschnitt, STATION ein Halteort mit Aufenthaltsverhalten und SIDING ein Abstell- oder Nebengleis.
- Direction mode
- BOTH erlaubt beide Richtungen; FORWARD_ONLY nur die geometrische Blockrichtung. Die Richtung kann angezeigt und über das Kontextmenü umgekehrt werden.
- Maximum speed
- Optionale ganzzahlige Höchstgeschwindigkeit für Stationen, Bögen, Abstellbereiche oder beschränkte Gleise. Leer bedeutet keine blockspezifische Grenze.
- Station dwell time
- Sekunden, die ein automatisch gefahrener Zug in einem STATION-Block wartet. Null bedeutet keinen geplanten Aufenthalt.
- Comment
- Freie Hinweise zu Ort, Zweck, Einschränkungen oder Wartung.
Was zu einem Block gehört
Ein Block enthält geordnete verbundene Gleiselemente und einen oder mehrere Rückmelder. Die Geometrie liefert Länge und Vorwärtsrichtung; Rückmeldepositionen zeigen den Fortschritt. Halte- und Bremspunkte können für beide Richtungen definiert werden. Gleise und Magnetartikel zwischen Blöcken bleiben Routengeometrie.
Frei, reserviert und belegt
Standardmäßig zeigt die Zeichenfläche drei Hauptzustände:
- Frei — grün
- Kein Rückmelder meldet Belegung und kein Zug besitzt den Block. Er kann unter weiteren Sicherheitsprüfungen reserviert werden.
- Reserviert — orange
- Ein Zug hat den Block als Teil seines geschützten Korridors beansprucht, ihn aber noch nicht zwingend erreicht. Andere Züge dürfen ihn nicht verwenden.
- Belegt — rot
- Rückmeldung oder Zugplatzierung zeigt Fahrzeuge im Block. Er bleibt geschützt, bis der vollständige Zug ihn verlassen hat und die Rückmelder frei sind.
Die Standardfarben für freie, reservierte und belegte Blöcke können in Settings geändert werden. Dieselben Farben gelten auf Hauptzeichenfläche und Slice Viewers.
Blöcke beim automatischen Fahren
Vor der Fahrt erzeugt RailKernel einen Reservierungskorridor, prüft freie Blöcke und Richtungen und reserviert die Magnetartikel. Erst danach werden diese gestellt und der Zug darf fahren. Mehrere geschützte Blöcke voraus schaffen Bremsraum und verhindern Konflikte.
Dem Zug durch den Block folgen
Rückmeldeereignisse bestätigen den tatsächlichen Fortschritt, unterstützen Position und Geschwindigkeit und melden das Erreichen von Halteabschnitten. Sobald das Zugende frühere Rückmelder verlassen hat, können Blöcke dahinter freigegeben und neue voraus reserviert werden.
Warum der Unterschied wichtig ist
Frei bedeutet verfügbar, reserviert bedeutet einem Zug versprochen und belegt bedeutet physisch benutzt. Diese Trennung ermöglicht Konflikterkennung und Notfallbehandlung. Richtung, Höchstgeschwindigkeit, Aufenthaltszeit, Rückmelderreihenfolge und Geometrie liefern die nötigen Fahrinformationen.
